紅外熱電堆傳感器工作原理及應用

2022-07-10


 熱電堆傳感器是什么東西

  熱電堆是一種熱釋紅外線傳感器,它是由熱電偶構成的一種器件。它在耳式體溫計、放射溫度計、電烤爐、食品溫度檢測等領域中,作為溫度檢測器件獲得了廣泛的應用。

  熱電堆傳感器工作原理

  被紅外線照射的吸收膜是一種熱容量小、溫度容易上升的薄膜。在緊靠襯板中央的下部為一空洞結構,這種結構的設計確保了冷端和測溫端的溫度差。熱電偶由多晶硅與鋁構成,兩者串聯連接。當各個熱電偶測溫端溫度上升時,熱電偶之間就會產生熱電動勢 Vn,因此在輸出端就可以獲得它們的電壓之和。

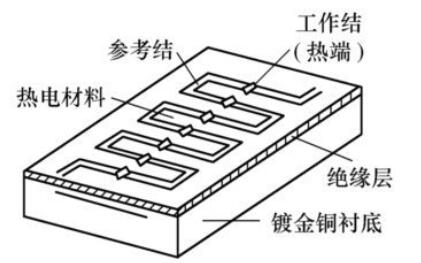

  熱電堆的結構與工作原理圖如下:


  熱電堆傳感器是干什么用的

  熱電堆紅外測溫傳感器直接感應熱輻射,為非接觸溫度測量提供完美的解決方案,它的具有創新的硅基微機械技術保證了它的極好的長期穩定性,非常低的溫度靈敏系數,極好的光電特性。熱電堆紅外傳感器使非接觸溫度測量系統具備很低的價格。它不需要冷卻,但在整個溫度測量范圍內能達到±1℃的精度。對于比較窄的溫度測量范圍,例如體溫測量,精度可以達到±0.1℃。


  在非接觸溫度計中的應用

  用高精度熱敏電阻來測量熱電堆所處的環境溫度,然后由CPU計算出測量溫度。可以在EEPROM中預先寫入一些標準的溫度條件,例如:在被測物體溫度為37℃、熱電堆所處環境溫度為25℃條件下測得的輸出電壓。而且,熱電堆的輸出電壓、運放的偏置及增益的離散性等等也可以通過軟件來進行修正。

  另外,被測對象的溫度與熱電堆所處的環境溫度之間,存在著[敏感詞]的關系。

  Vout=A(Tb4-Ts4)

  Vout為熱電堆的輸出電壓(V)

  A為比例系數

  Tb為被測物體的溫度(K)

  Ts為熱電堆所處的環境溫度(K)

  因此,被測對象的溫度,可以通過測量熱電堆輸出電壓和熱電堆所處環境的[敏感詞]溫度,并通過運算后獲得。

  (本文由鑫永誠光電科技有限公司編輯,歡迎轉載,轉載請注明出處,網址http://tg-power.com/,謝謝?。?/span>
